X Carve

Montage d'une machine de chez inventable 1000×1000

Budget :

  • Machine + frais de port + frais de douane
  • table + visserie
  • 4 soirées de montage

A faire :

  • petites cales
  • petits clamps
  • martyrs

Questions :

  • comment bien caler sa piece
  • quel exemple pour se faire la main la première fois

Etat d'avancement (22/12/2015):

  • répond bien a Gcode Sender
  • a du mal avec Ease (service EaseLocal) sur mon petit PC, essayer avec autre chose que Windows10

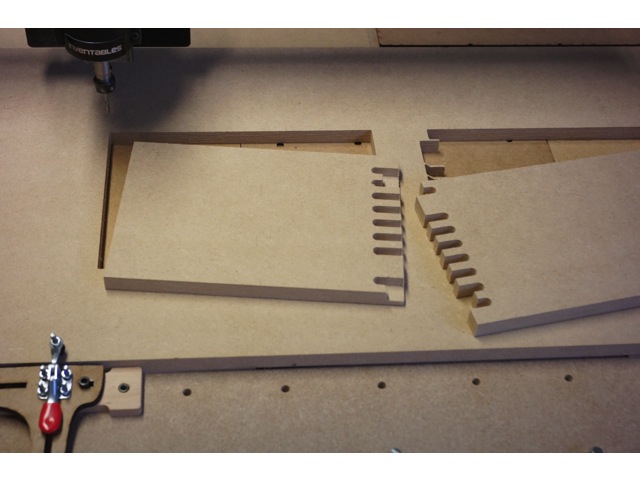

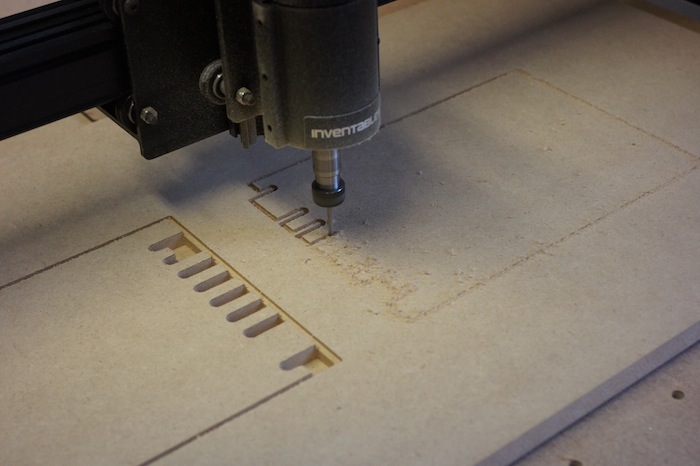

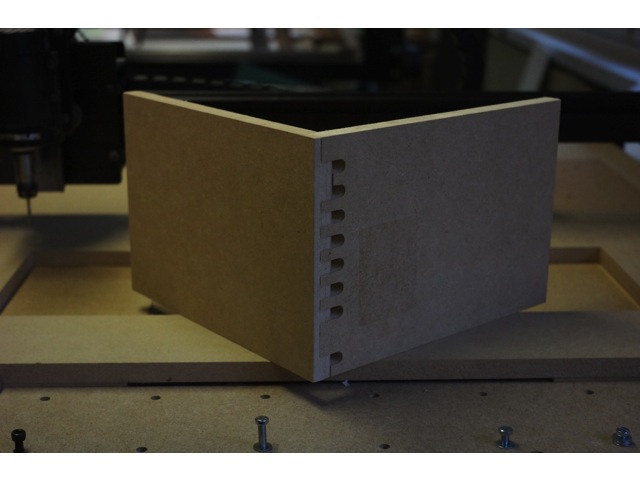

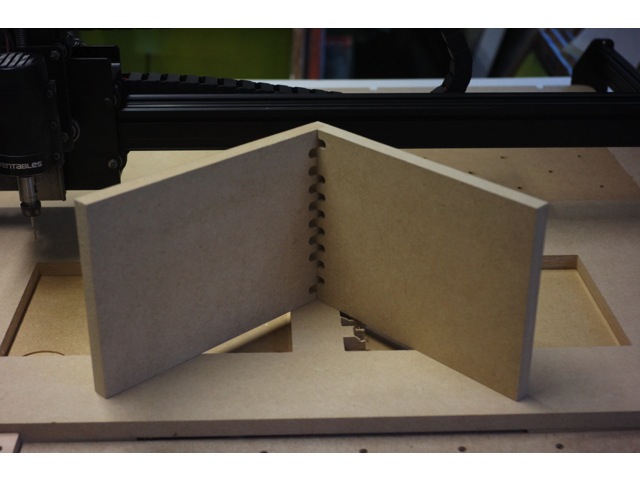

Premier essai d'usinage

20/12/2016 - (Notes à la volée, à étoffer + faire tutos chaîne soft)

Pour le premier test: http://mkmra2.blogspot.fr/2014/08/cnc-cut-wood-joinery.html

Chaine logicielle encore perfectible, mais validée: Modélisation 3D → Freecad http://www.freecadweb.org/?lang=fr_FR Export des différents plans de l'usinage en SVG (faire des exports de face avec l'outil Draft>outil Fleche-trait-fleche, (ajuste ou prolonge l'objet selectionné) Générer les parcours d'outils avec PyCam http://pycam.sourceforge.net/.

Pycam est une plaie à installer (mille dépendances), j'ai finalement réussi dans une VM Ubtuntu.

Pour faire les contours: import SVG, décaler en -Z de l'épaisseur du matériau + 1 mm, Engraving et rayon de fraise en offset. Bon tuto ici: http://technistub.org/?wiki=pycam-tutoriel

Pour faire les défonces: import SVG, décaler en -Z de la profondeur (ici 10mm), Revise directions, puis Engraving, ryon de fraise *-1 en offset, Pocketing enclosed. Problème: ça fait correctement les contours, mais il reste un peu de matière. Process à améliorer ou changer pour Cambam, environ 100€, Win olny.

A checker: les doubles traits du SVG qui font deux passages d'outils (inutiles). Paramètres d'usinage: fraise hélicoïdale de 3mm de diamètre, vitesse d'avance de 500mm/min, avec des passes de 1mm. Je pense que l'on peut accélerer sans souci.
